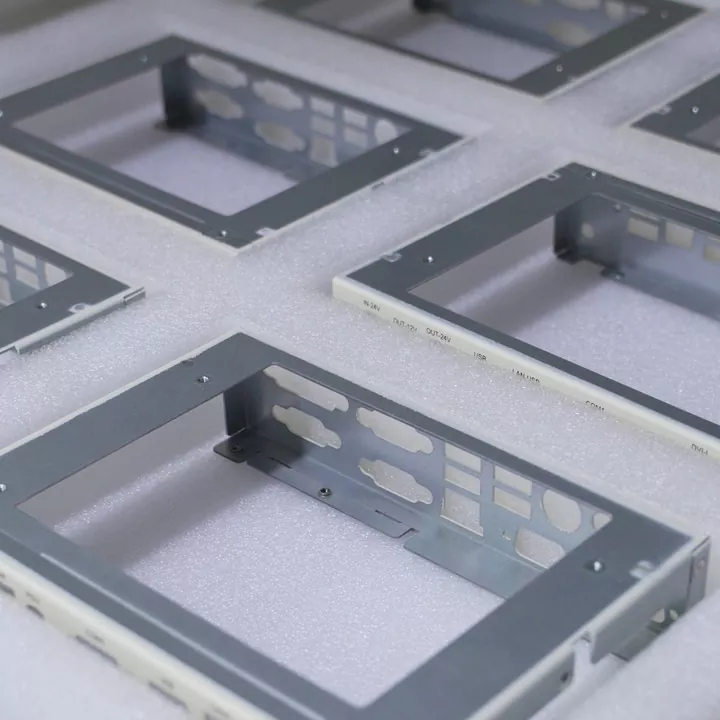

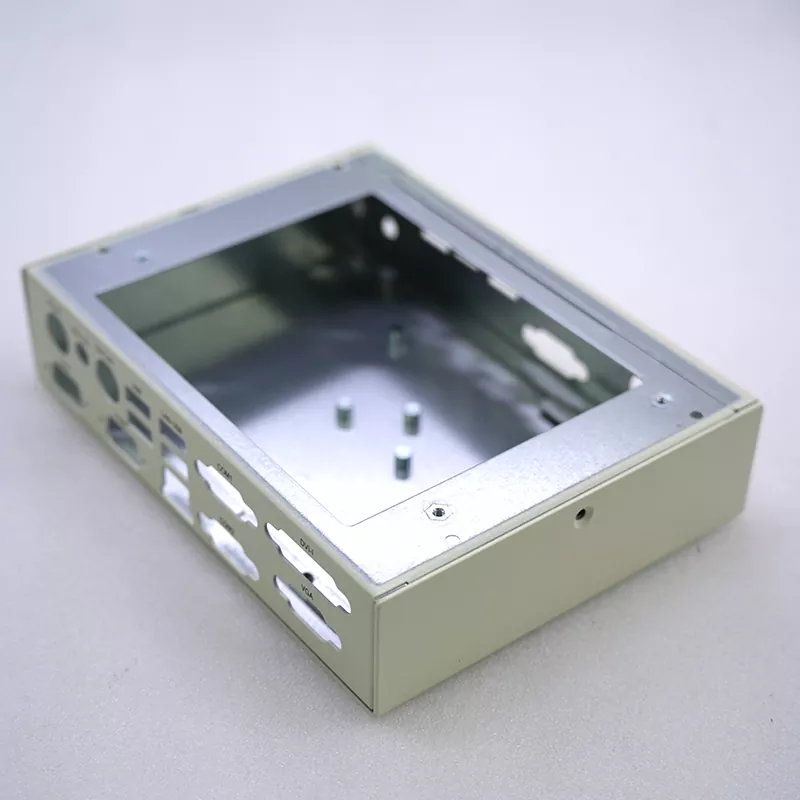

Dongguan Xinyang Industrial Co., Ltd.forneceGabinete de chapa metálica para servidor com blindagem eletromagnéticasoluções para fabricantes de equipamentos de data center, desenvolvedores de sistemas de telecomunicações e empresas de computação industrial que exigem estruturas de chassi confiáveis, desempenho EMI controlado e gerenciamento térmico personalizado. Como um experienteFabricante OEM de fabricação de chapas metálicas na China, a Xinyang oferece suporte aos clientes desde a revisão de engenharia e desenvolvimento de protótipos até a fabricação de precisão, acabamento de superfície e montagem de gabinetes.
Os equipamentos de computação modernos exigem gabinetes metálicos que forneçam mais do que proteção mecânica. Um projeto adequadamenteGabinete de chapa metálica para servidor com blindagem eletromagnéticadeve equilibrar rigidez estrutural, controle de interferência eletromagnética, gerenciamento de fluxo de ar, confiabilidade de aterramento e consistência de fabricação.
Dongguan Xinyang Industrial Co., Ltd.é especializada na fabricação de chassis de chapa metálica personalizados para aplicações que incluem equipamentos de servidor, sistemas de comunicação, controladores industriais e plataformas de hardware eletrônico. Com sede em Dongguan, China, a Xinyang opera umaInstalação fabril de 6.000 m²equipado com equipamentos de processamento de precisão, incluindoPrensas CNC AMADA, máquinas de corte a laser de fibra, sistemas de dobra CNC, estações de soldagem e linhas automatizadas de tratamento de superfície.
Com mais de50 técnicos e engenheiros experientes, a Xinyang gerencia vários processos de produção internamente, incluindo revisão de desenhos CAD, preparação de materiais, corte de precisão, conformação, fabricação de soldagem, revestimento, inspeção e verificação de montagem final. Essa abordagem de fabricação integrada ajuda a manter a consistência tanto para projetos de protótipos quanto para programas repetidos de produção OEM.
Ao contrário das tampas de chapa metálica padrão, os chassis de servidor projetados para aplicações de blindagem eletromagnética exigem uma consideração cuidadosa da continuidade condutiva, dos métodos de união do painel, do projeto de ventilação, dos locais de aterramento e da acessibilidade dos componentes.
Durante o planejamento da produção, os engenheiros da Xinyang avaliam fatores críticos de projeto, incluindo:
Produzindo confiávelChassi de servidor blindado EMIrequer coordenação entre usinagem de precisão, fabricação estrutural, tratamento de superfície e procedimentos de inspeção. A Xinyang aplica um fluxo de trabalho de fabricação controlado para converter projetos de clientes em gabinetes metálicos prontos para produção.
| Estágio de Fabricação | Foco em Engenharia |
|---|---|
| Revisão de Engenharia | Avaliação DFM de desenhos CAD, seleção de materiais, requisitos de tolerância, locais de aterramento e viabilidade de montagem. |

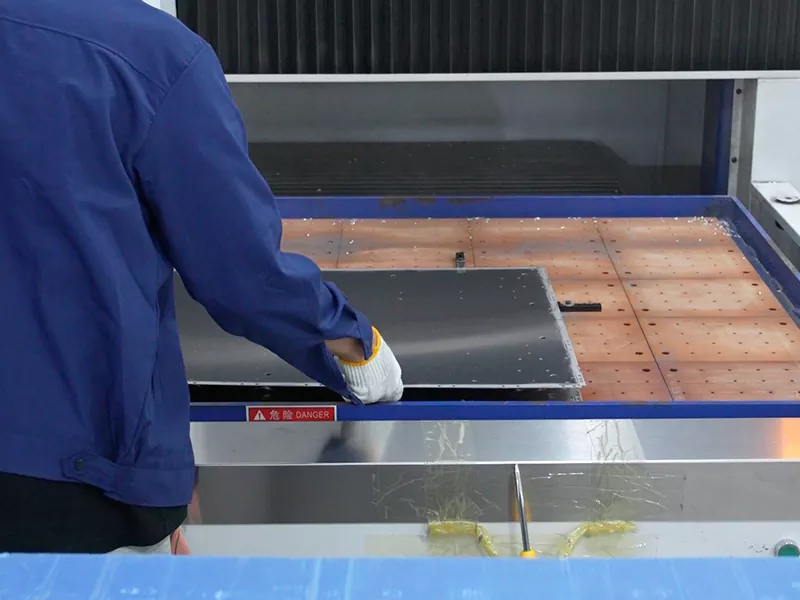

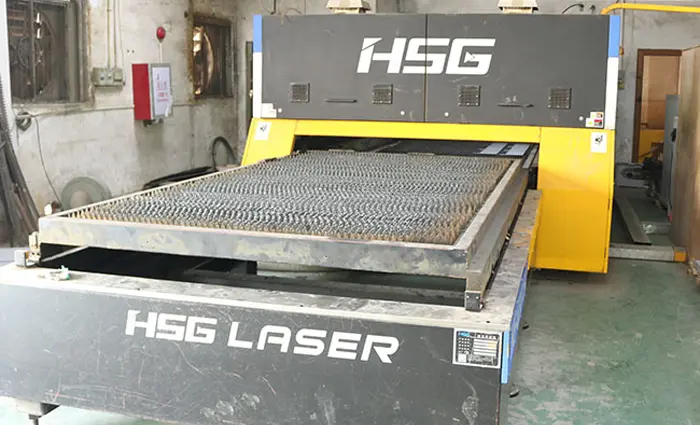

| Corte a laser de precisão | Corte preciso de painéis de chassis, furos de montagem, aberturas de ventilação e características estruturais. |
| Formação de chapa metálica CNC | As operações de dobra controlada criam dimensões consistentes para estruturas montadas em rack e caixas personalizadas. |
| Fabricação de Soldagem | Os processos de soldagem TIG, MIG e ponto fornecem conexões estruturais confiáveis de acordo com os requisitos do projeto do gabinete. |
| Acabamento de Superfície | Revestimento em pó, opções de revestimento condutor, pintura e outros tratamentos melhoram a durabilidade e a aparência. |
| Inspeção Final | Verificação dimensional, inspeção de aparência, verificação de montagem e verificações de qualidade específicas do cliente antes do envio. |
O desempenho eletromagnético pode ser influenciado por pequenos detalhes mecânicos, como contato irregular do painel, pontos de aterramento inconsistentes, folgas excessivas ou processos de acabamento inadequados. A Xinyang se concentra no controle desses fatores de fabricação durante a fabricação para oferecer suporte ao desempenho estável do gabinete.
Para projetos que exigem requisitos eletromagnéticos específicos, os clientes podem fornecer especificações técnicas, desenhos ou amostras de referência. As equipes de engenharia da Xinyang analisam as estruturas dos gabinetes e recomendam soluções práticas de fabricação com base na seleção de materiais, métodos de montagem e requisitos de produção.
O material da chapa metálica selecionado afeta a resistência do gabinete, a resistência à corrosão, as características térmicas, o comportamento do aterramento e o custo de fabricação. A Xinyang oferece diferentes opções de materiais de acordo com os requisitos de aplicação do cliente.
| Material | Características | Aplicações Típicas |
|---|---|---|
| Aço laminado a frio SPCC | Alta rigidez, excelente conformabilidade, adequado para aplicações em chassis estruturais. | Servidores montados em rack, gabinetes de computadores industriais, sistemas de controle. |
| Aço galvanizado SECC | Fornece resistência à corrosão com condutividade elétrica adequada para estruturas de aterramento. | Armários de equipamentos de comunicação, gabinetes relacionados a telecomunicações. |
| Aço Inoxidável 304 | Alta resistência à corrosão e durabilidade para ambientes operacionais exigentes. | Equipamentos eletrônicos externos, aplicações industriais. |
| Liga 5052/6061 de alumínio | Estrutura leve com boa condutividade térmica e flexibilidade de fabricação. | Equipamentos de computação de ponta, sistemas de chassis leves. |
Diferentes ambientes eletromagnéticos exigem diferentes abordagens de projeto de gabinete. Os materiais de aço são comumente selecionados onde a resistência estrutural e a atenuação do campo magnético são considerações importantes, enquanto as ligas de alumínio fornecem características leves e condutividade elétrica eficaz.
Em aplicações práticas, o desempenho da blindagem eletromagnética depende de vários fatores, incluindo seleção de material, geometria do invólucro, projeto de junta, métodos de aterramento, estrutura de ventilação e precisão de montagem. A Xinyang trabalha com os clientes para otimizar esses elementos durante a fase de revisão de engenharia.
Blindagem Eletromagnética Eficaz A blindagem do gabinete de chapa metálica do servidor depende não apenas do material do gabinete, mas também do projeto mecânico completo. Para gabinetes de chapa metálica de servidor personalizados, a Xinyang avalia pontos de conexão condutivos, estruturas de painel, métodos de aterramento e requisitos de ventilação durante a fase de revisão de engenharia.
As juntas mecânicas são áreas importantes que podem influenciar o vazamento eletromagnético. A Xinyang otimiza estruturas de gabinetes por meio de processamento preciso de chapas metálicas, lacunas de montagem controladas e áreas de contato projetadas para suportar conexão elétrica contínua entre componentes metálicos.
O equipamento do servidor requer fluxo de ar suficiente, mantendo os requisitos de controle eletromagnético. A Xinyang oferece suporte a soluções de ventilação personalizadas, incluindo aberturas perfuradas, estruturas de montagem de ventiladores, canais de fluxo de ar e divisórias internas de acordo com o layout do equipamento.
O projeto de ventilação é avaliado com base em fatores como tamanho da abertura, requisitos de fluxo de ar, geração de calor dos componentes e especificações eletromagnéticas do cliente. Essa abordagem ajuda a equilibrar o desempenho térmico e os requisitos de blindagem do gabinete.
Os processos de acabamento superficial podem influenciar tanto a proteção contra corrosão quanto o desempenho do contato elétrico. A Xinyang seleciona métodos de acabamento adequados de acordo com os requisitos da aplicação, incluindo revestimento em pó, pintura, anodização e outros tratamentos personalizados.
Para áreas que requerem contato elétrico, métodos de mascaramento ou superfícies condutoras designadas podem ser considerados durante o processo de revestimento para manter as funções de conexão necessárias após o acabamento.
A Xinyang fornece serviços de fabricação baseados em desenhos para clientes que desenvolvem chassis de servidores personalizados, caixas de equipamentos eletrônicos e gabinetes de computação industrial. Desde a avaliação do conceito inicial até a produção final, as equipes de engenharia cooperam com os clientes para otimizar a capacidade de fabricação e a eficiência da produção.
Dependendo dos requisitos do projeto, a Xinyang pode fabricar gabinetes incorporando:
Os clientes podem fornecer arquivos de engenharia, incluindo:
Antes da produção, os engenheiros da Xinyang analisam a seleção de materiais, a viabilidade de dobra, os requisitos de soldagem, o controle de tolerância, o acabamento superficial e as considerações de montagem para identificar possíveis melhorias de fabricação.
As especificações a seguir representam capacidades típicas de fabricação. Os parâmetros reais de produção podem variar de acordo com o projeto do gabinete, a seleção do material, os requisitos de acabamento e as condições de aplicação do cliente.
| Item Técnico | Capacidade típica de Xinyang |
|---|---|
| Materiais Disponíveis | SPCC, SECC, aço inoxidável 304/316, liga de alumínio |
| Faixa de espessura da folha | 0,5 mm – 6,0 mm |
| Tamanho máximo de processamento | Até 3.000 mm × 1.500 mm dependendo da estrutura |
| Precisão de corte a laser | Precisão de posicionamento típica de até ±0,05 mm sob condições de produção controladas |
| Controle de dobra CNC | Tolerância de flexão típica de acordo com a espessura do material e requisitos de projeto |
| Processos de soldagem | Soldagem TIG, soldagem MIG, soldagem a ponto, métodos de união personalizados |
| Tratamento de superfície | Revestimento em pó, pintura, anodização, chapeamento, serigrafia |
| Métodos de inspeção | Inspeção dimensional, verificação de montagem, inspeção de revestimento, verificação de aparência |
O desempenho consistente do gabinete depende de processos de fabricação estáveis e procedimentos de inspeção eficazes. A Xinyang aplica medidas de controle de qualidade em todas as etapas de fabricação, tratamento de superfície e montagem.
Antes da produção, as especificações do material, espessura e documentação do fornecedor são revisadas de acordo com os requisitos do projeto. Os registros de materiais podem ser mantidos para programas repetidos de fabricação OEM.
Antes do envio, os gabinetes concluídos podem passar por:
A Xinyang oferece suporte a projetos de gabinetes personalizados onde os clientes exigem estruturas mecânicas estáveis, integração precisa de componentes e consistência de produção confiável. O exemplo a seguir representa o tipo de desafios de engenharia comumente abordados durante a fabricação de chapas metálicas de servidores personalizados.
| Informações do projeto | Detalhes de fabricação |
|---|---|
| Tipo de produto | Chassi de servidor de montagem em rack personalizado para equipamentos de computação industrial |
| Material | Aço galvanizado SECC com requisitos de acabamento de superfície personalizados |
| Requisito do cliente | É necessária uma estrutura de gabinete rígida com posições de montagem precisas, áreas de aterramento controladas e aparência consistente em todos os lotes de produção. |
| Desafio de Fabricação | O gabinete exigia múltiplos painéis formados, suportes internos, aberturas de ventilação e alinhamento estável da montagem após soldagem e tratamento de superfície. |
| Solução de Engenharia Xinyang | Os engenheiros otimizaram as sequências de dobra, revisaram as estruturas de montagem, controlaram os procedimentos de soldagem e reservaram áreas de contato funcionais antes do revestimento. |
| Resultado da Produção | O chassi concluído alcançou compatibilidade de montagem estável e atendeu aos requisitos repetidos de produção OEM. |
Através da experiência prática com projetos personalizados de chapa metálica, a Xinyang entende que a fabricação confiável de gabinetes de servidor requer coordenação entre projeto mecânico, processos de fabricação, métodos de acabamento e verificação da montagem final.
A Xinyang fabrica gabinetes metálicos personalizados para fabricantes de equipamentos eletrônicos que exigem estruturas duráveis, ambientes eletromagnéticos controlados e configurações mecânicas flexíveis.
Sim. A Xinyang fornece fabricação personalizada com base em arquivos CAD, desenhos e amostras de referência do cliente. As equipes de engenharia analisam a seleção de materiais, métodos de fabricação, requisitos de tolerância e considerações de montagem antes da produção.
Os materiais comuns incluem aço laminado a frio SPCC, aço galvanizado SECC, aço inoxidável e ligas de alumínio. A seleção do material depende de fatores como requisitos estruturais, resistência à corrosão, limitações de peso, requisitos térmicos e condições de aplicação do cliente.
O desempenho da EMI depende do projeto do gabinete, da seleção do material, das estruturas das juntas, dos métodos de aterramento e do projeto de ventilação. A Xinyang apoia os clientes revisando esses fatores mecânicos durante a fase de engenharia e fabricação de acordo com os requisitos técnicos especificados.
Sim. Xinyang oferece suporte a estruturas de montagem em rack personalizadas, incluindo 1U, 2U, 3U, 4U e outras dimensões definidas pelo cliente. Suportes internos, placas de montagem, compartimentos de unidade e recursos de integração de hardware podem ser personalizados de acordo com os requisitos do projeto.
Sim. A Xinyang oferece suporte à fabricação de protótipos, amostras de engenharia, produção de pequenos lotes e programas de fabricação OEM de longo prazo. Isso permite que os clientes verifiquem os projetos dos gabinetes antes de passarem para grandes quantidades de produção.
Os clientes podem fornecer:
fornece serviços integrados de fabricação de chapas metálicas, combinando suporte de engenharia, fabricação de precisão, acabamento de superfície e recursos de montagem.
A empresa forneceu componentes e conjuntos metálicos personalizados para clientes e organizações, incluindoCoreia do Sul TOVIS, China Telecom, Beijing Lihua Laikang e Kaili Biomedical. Essas experiências de cooperação abrangem setores como telecomunicações, equipamentos médicos, automação industrial e fabricação de equipamentos eletrônicos.
Para clientes que desenvolvem novos chassis de servidores ou gabinetes de equipamentos eletrônicos, a Xinyang fornece suporte prático de fabricação desde a avaliação inicial do projeto até a produção repetida.
Procurando um fabricante OEM experiente para chassis de chapa metálica de servidor personalizados? Envie seus desenhos STEP, DWG, DXF ou PDF para Xinyang. Nossa equipe de engenharia analisará a estrutura do gabinete, os requisitos de fabricação e a viabilidade de produção.
Se você precisa de desenvolvimento de protótipo, chassi de montagem em rack personalizado ou suporte à produção de longo prazo, a Xinyang fornece soluções integradas de fabricação de chapa metálica, desde a revisão de engenharia até a entrega do gabinete acabado.
