Resumo
Chapa curvadaé um material de engenharia de precisão amplamente utilizado em arquitetura, transporte, sistemas de energia e equipamentos industriais. Este artigo explica como chapas metálicas curvas são produzidas, especificadas e aplicadas, com foco em métodos de fabricação, parâmetros de materiais, controle de tolerância e requisitos de desempenho. O objetivo central é esclarecer como as chapas metálicas curvas apoiam a integridade estrutural, a eficiência funcional e a fabricação escalonável nos mercados globais.

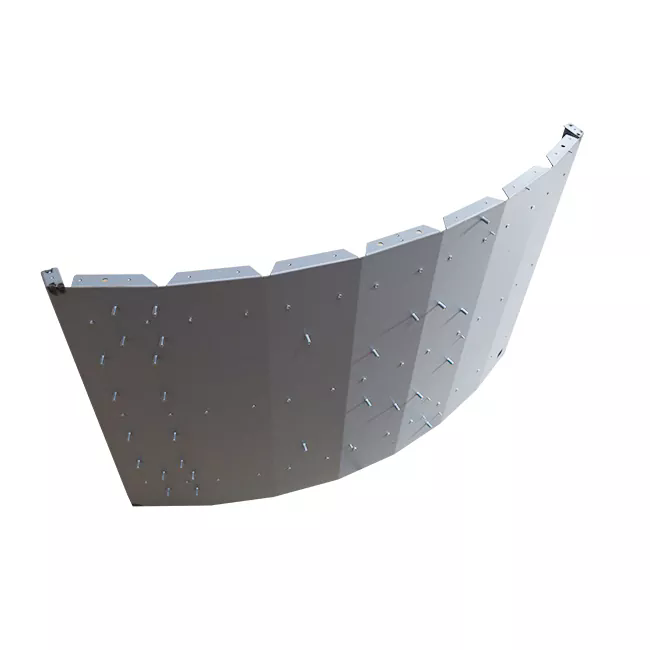

Chapa metálica curva refere-se a chapas metálicas planas que são deformadas plasticamente em raios controlados ou geometrias curvas complexas por meio de processos de conformação mecânica. Ao contrário dos painéis planos, as configurações curvas melhoram a distribuição de carga, o desempenho aerodinâmico e a continuidade estética. Essas características tornam a chapa metálica curvada um componente fundamental em vasos de pressão, invólucros, fachadas, dutos, painéis automotivos e carcaças estruturais.
O valor central da chapa metálica curva reside na sua capacidade de combinar flexibilidade geométrica com resistência do material. Ao introduzir a curvatura, o metal ganha maior rigidez sem aumentar a espessura, permitindo estruturas mais leves e mantendo a estabilidade mecânica. Este princípio é particularmente relevante em indústrias onde a redução de peso e a durabilidade são métricas críticas de desempenho.
Do ponto de vista da engenharia, a chapa metálica curva não é definida apenas pela aparência. É regido por rigorosas tolerâncias dimensionais, raios de curvatura, integridade da superfície e controle de tensão residual. Esses fatores influenciam diretamente a precisão da montagem posterior e a vida útil a longo prazo.
A definição precisa de parâmetros é essencial para garantir a capacidade de fabricação e a consistência funcional. As especificações de chapa metálica curva normalmente consideram o grau do material, a espessura, o raio de curvatura, o método de conformação e o tratamento de superfície. Esses parâmetros são selecionados com base nas condições de carga, exposição ambiental e padrões regulatórios.
| Parâmetro | Faixa Típica | Significância Técnica |
|---|---|---|
| Tipo de material | Aço carbono, aço inoxidável, liga de alumínio | Determina resistência à corrosão, resistência e conformabilidade |
| Grossura | 0,5mm – 12mm | Afeta a força de flexão, rigidez e peso |
| Raio de Curvatura | R10mm – R3000mm | Define o comportamento estrutural e a viabilidade de formação |
| Tolerância Dimensional | ±0,2 mm – ±1,0 mm | Garante compatibilidade de montagem |
| Acabamento de superfície | Acabamento fresado, escovado, revestido | Suporta durabilidade e requisitos visuais |
A otimização de parâmetros equilibra a intenção do projeto com as restrições de fabricação. Raios excessivamente estreitos ou medidores finos podem aumentar a complexidade da conformação, enquanto tolerâncias superdimensionadas podem comprometer o desempenho. Portanto, o desenvolvimento de especificações é normalmente um processo colaborativo entre designers e fabricantes.
A fabricação de chapas metálicas curvas depende da deformação controlada e não da remoção de material. As técnicas de conformação comuns incluem dobra de rolo, dobra de dobradeira, conformação por estiramento e conformação incremental. Cada método atende a diferentes perfis de curvatura e volumes de produção.
A dobra por rolo é frequentemente aplicada para formas cilíndricas ou cônicas, usando rolos ajustáveis para introduzir progressivamente a curvatura. A dobra dobrada é adequada para curvas segmentadas, enquanto a formação por estiramento permite contornos suaves e contínuos com retorno elástico mínimo.
O controle de qualidade é integral durante toda a fabricação. A inspeção dimensional verifica a precisão do raio, enquanto a avaliação da superfície identifica microfissuras ou distorções. O gerenciamento da tensão residual também é crítico, pois a distribuição desigual da tensão pode levar à deformação durante o serviço.
Chapa metálica curva – perguntas e respostas comuns
P: Como a curvatura afeta a resistência mecânica da chapa metálica?
R: A curvatura aumenta a rigidez estrutural ao redistribuir as cargas aplicadas ao longo do arco, reduzindo as concentrações de tensão localizadas e melhorando a capacidade geral de suporte de carga.
P: Como o retorno elástico é gerenciado durante a conformação de chapas metálicas curvas?
R: O Springback é controlado por meio de cálculos de sobreflexão, dados de conformação específicos do material e calibração do processo, garantindo que a geometria final atenda às especificações do projeto.
P: Como a integridade da superfície pode ser mantida durante a flexão?
R: A integridade da superfície é preservada selecionando raios de ferramenta apropriados, controlando a velocidade de conformação e aplicando películas protetoras ou lubrificação durante o processamento.
A evolução da fabricação de chapas metálicas curvas está intimamente alinhada com os avanços no design digital e na automação. A análise de conformação orientada por simulação permite que os engenheiros prevejam o comportamento da deformação antes da produção, reduzindo as iterações de teste e o desperdício de material.
Além disso, a demanda por geometrias personalizadas está acelerando a adoção de sistemas de conformação flexíveis, capazes de produzir resultados de baixo volume e alta precisão. As considerações de sustentabilidade também influenciam a seleção de materiais, favorecendo ligas recicláveis e processos energeticamente eficientes.
À medida que as indústrias buscam soluções de design integradas, as chapas metálicas curvas continuarão a apoiar a construção modular, estruturas leves e arquiteturas de produtos adaptáveis. A sua relevância vai além da fabricação tradicional, chegando aos ecossistemas de produção avançados.
Em ambientes de fabricação práticos, soluções confiáveis de chapas metálicas curvas dependem de parceiros de produção experientes.Xinyangfornece chapas metálicas curvas fabricadas com precisão, adaptadas às especificações industriais, suportando qualidade consistente e fornecimento escalonável.
Para consulta técnica detalhada ou avaliação de projetos,Contate-nospara discutir requisitos de chapas metálicas curvas e objetivos de aplicação.
